Idioma:
  Português
Logotipo
Navegação
ilustração rodapé
Busca Rápida
Use palavras-chave para achar o que procura.
ilustração rodapé
Estatísticas
UO
0 usuários on-line
VO
49 visitantes on-line
VI
2.009.975 visitas
(Ano 2014)
ilustração rodapé
Redes Sociais
redeSocial2
redeSocial1
ilustração rodapé
RSS
RSS
ilustração rodapé
Vidros
ImprimirImprimir ImprimirEnviar para um amigo
Compartilhe: Delicious Facebook Twitter Digg Google Technorati Live Yahoo
Originalmente publicado em Cadernos Temáticos Química Nova na EScola, maio 2001
Apoio: Sociedade Brasileira de Química
Edição: Leila Cardoso Teruya
Coordenação: Guilherme Andrade Marson

Os materiais vítreos têm uma característica extremamente interessante: seja qual for a nossa necessidade, quase sempre temos a possibilidade de vir a utilizá-los nos mais diferentes contextos. Basta, para isto, olharmos ao nosso redor para verificarmos quão grande é a sua onipresença. Certamente, e até por isso, muitas vezes os vidros passam completamente desapercebidos, uma vez que, naturalmente, fazem parte da paisagem.


Muito desta situação vem do fato de que os vidros são materiais conhecidos há bastante tempo. Alguns estudiosos chegam mesmo a dizer que, provavelmente, estão entre os materiais mais antigos feitos pelo homem, sendo utilizados desde o início dos primeiros registros históricos. Assim, é praticamente impossível falarmos de tais materiais sem fazermos menção à própria História da Civilização.


Apesar desta convivência, desta familiaridade, o que realmente sabemos sobre os vidros? Responder apenas que são materiais frágeis e que, em alguns casos, são transparentes, não nos parece oferecer a dimensão verdadeira de sua importância na sociedade moderna.


Este artigo visa expandir os conhecimentos sobre estes fantásticos materiais, ao mesmo tempo tão antigos e tão modernos, procurando contextualizá-los dentro da história, da ciência e da tecnologia relacionadas à sua fabricação, aplicações e implicações, sejam elas do cotidiano, da alta tecnologia ou da reciclagem.


A arte de fazer vidro

Tempos antigos: da Idade da Pedra à Renascença


Os vidros nem sempre foram fabricados pelo homem. Os chamados vidros naturais podem ser formados quando alguns tipos de rochas são fundidas a elevadas temperaturas e, em seguida, solidificadas rapidamente. Tal situação pode, por exemplo, ocorrer nas erupções vulcânicas. Os vidros naturais assim formados, denominados obsidian e tektites, permitiram aos humanos na Idade da Pedra confeccionar ferramentas de corte para uso doméstico e para sua defesa.


As características destes vidros naturais fizeram com que logo alcançassem alto valor ao longo da história, a ponto dos egípcios os considerarem como material precioso, sendo encontrados em adornos nas tumbas e engastados nas máscaras mortuárias de ouro dos antigos Faraós. Como ocorre com grande parte dos materiais ditos antigos, o início de sua fabricação é, geralmente, incerto.


Plínio, o grande naturalista romano, nascido no ano 23 de nossa era, em sua enciclopédia Naturalis historia atribui aos fenícios a obtenção dos vidros. Segundo o relato, ao desembarcarem nas costas da Síria há cerca de 7000 anos a.C., os fenícios improvisaram fogões usando blocos de salitre sobre a areia. Observaram que, passado algum tempo de fogo vivo, escorria uma substância líquida e brilhante que se solidificava rapidamente. Admite-se que os fenícios dedicaram muito tempo à reprodução daquele fenômeno, chegando à obtenção de materiais utilizáveis. Shelby, em seu livro Introduction to glass science and technology (Introdução à ciência e tecnologia do vidro), oferece-nos um cenário sugerindo que a combinação de sal marinho (NaCl), e talvez ossos (CaO), presentes nos pedaços de madeira utilizados para fazer fogo sobre a areia (SiO2), na beira da água salgada do mar (o Mediterrâneo?), reduziria suficientemente o seu ponto de fusão, de tal modo que vidro bruto, de baixa qualidade, poderia ser formado. Posteriormente, a arte vidreira teria sido difundida através do Egito e Mesopotâmia, sendo desenvolvida e consolidada em todos os continentes.


E o vidro segue seu caminho através da civilização. A ação do homem, agora, faz-se sentir. O casamento entre cerâmica e vidro data já do Egito antigo, dado que, quando as cerâmicas eram queimadas, a presença acidental de areias ricas em cálcio e ferro, combinadas com carbonato de sódio, poderia ter sido o resultado das coberturas vitrificadas, observadas nas peças daquela época. São também do Egito antigo a arte de fazer vidros (isentos de cerâmica) e a adição de compostos de cobre e cobalto para originar as tonalidades azuladas.


Um desenvolvimento fundamental na arte de fazer objetos de vidro deu-se por volta do ano 200 a.C., quando artesãos sírios da região da Babilônia e Sidon desenvolveram a técnica de sopragem. Através desta, um tubo de ferro de aproximadamente 100 a 150 cm de comprimento, com uma abertura de 1 cm de diâmetro, permitia ao vidreiro introduzi-lo no forno contendo a massa de vidro fundida, e retirar uma certa quantidade que, soprada pela extremidade contrária, dava origem a uma peça oca. Data desta época, também, a utilização de moldes de madeira para a produção de peças de vidro padronizadas. Os primeiros vidros incolores, entretanto, só foram obtidos por volta de 100 d.C., em Alexandria, graças à introdução de óxido de manganês nas composições e de melhoramentos importantes nos fornos, como a produção de altas temperaturas e o controle da atmosfera de combustão, os quais tiveram marcada influência sobre a qualidade dos vidros e permitiram uma fusão mais eficiente dos materiais constituintes.


Desde o princípio, os vidros fabricados tiveram um caráter utilitário, permitindo a construção de ânforas, vasos, utensílios para decoração etc. Entretanto, a idade do luxo do vidro foi o período do Império Romano. A qualidade e o refinamento da arte de trabalhar com vidro permitiam criar jóias e imitações perfeitas de pedras preciosas.

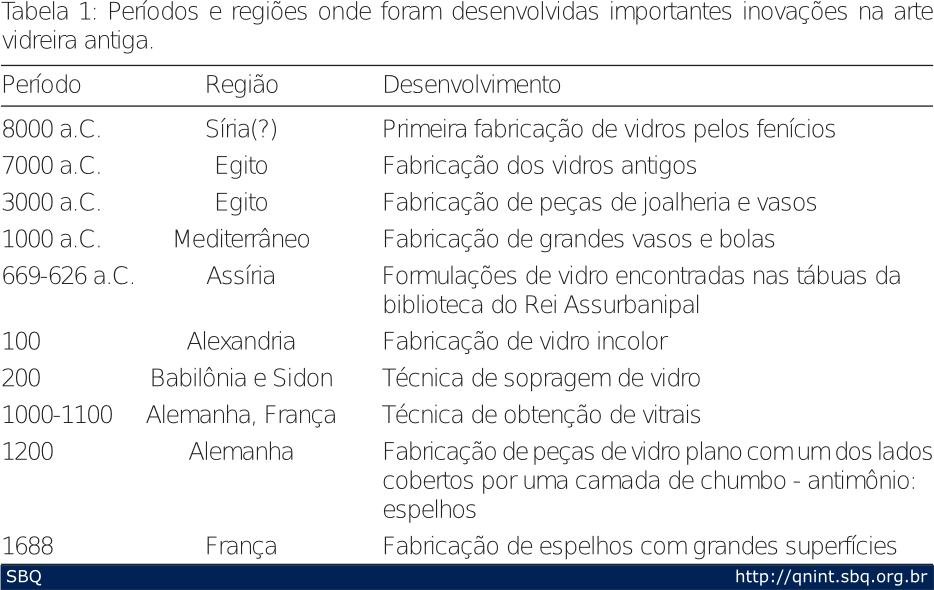

Recorremos à Tabela 1 para continuarmos contanto esta história, resumindo alguns aspectos apresentados e avançando outros; tais informações permitem-nos fazer alguns comentários adicionais sobre os vitrais. Trata-se, na realidade, de pequenos pedaços de vidro polido, de até 15 cm de diâmetro, rejuntados com tiras de chumbo e fixados nas construções formando janelas. O período de ouro desta técnica deu-se no século XV. Catedrais, igrejas, palácios, átrios e residências tinham janelas decoradas com vitrais. Na Figura 1 é mostrado um dos magníficos vitrais que ornamentam a Catedral de Chartres, na França. Alguns historiadores consideram que a expansão e difusão dos vitrais tenha sido conseqüência direta das altas janelas utilizadas na arquitetura das catedrais góticas.


Figura 1: Vitral Oeste. Catedral de Chartres (França). A figura representa a genealogia de Cristo.

Figura 1: Vitral Oeste. Catedral de Chartres (França). A figura representa a genealogia de Cristo.

Na Figura 1 é mostrado um dos magníficos vitrais que ornamentam a Catedral de Chartres, na França. Alguns historiadores consideram que a expansão e difusão dos vitrais tenha sido conseqüência direta das altas janelas utilizadas na arquitetura das catedrais góticas.


Ao nos confrontarmos com a história dos vidros, fica clara a importância dos povos que habitavam o Mediterrâneo e o Adriático. Neste particular, Veneza teve papel fundamental, sobretudo na Idade Média, por contar com um grande número de vidreiros, fortemente influenciados pela arte islâmica. Na Renascença, mais especificamente no século XVII, houve um declínio da arte de fazer vidros atribuído, em parte, ao aparecimento das técnicas de corte. Muitos dos artesãos venezianos da época expatriaram-se para a Alemanha, radicando-se nas florestas da Bavária e da Bohemia. Tais artesãos passaram a produzir um vidro de cor esverdeada que, depois de polido, recebia o nome de vidro florestal ou vidro da floresta, do alemão Waldglas. Na Figura 2 é mostrado um dos fornos onde estes vidros eram fabricados, podendo, inclusive, ser observadas algumas ferramentas.


Figura 2: Ilustração de um forno para a fabricação de vidro segundo a Georgius Agricola’s De Re Metallica (1556); (a) tubo soprador de vidro; (b) janela pequena móvel; (c) janela por onde era retirado o vidro; (d) pinça e (e) moldes através dos quais as formas das peças eram produzidas.

Figura 2: Ilustração de um forno para a fabricação de vidro segundo a Georgius Agricola’s De Re Metallica (1556); (a) tubo soprador de vidro; (b) janela pequena móvel; (c) janela por onde era retirado o vidro; (d) pinça e (e) moldes através dos quais as formas das peças eram produzidas.

A arte da fabricação de vidros foi resumida em 1612 por Neri, em uma famosa publicação denominada L’Arte Vetraria, traduzida para o latim e outras línguas vernaculares. Não obstante este livro conter informações úteis, comenta Michael Cable, não passava de um “livro de receitas”, onde as bases do entendimento da ciência do vidro só poderiam surgir se acompanhadas de um melhor entendimento da química e da física. Desenvolvimentos da química eram necessários para permitir a análise tanto dos vidros quanto das matérias-primas, e ainda o entendimento das diferenças entre os elementos, tais como o sódio e potássio ou cálcio e magnésio. Desenvolvimentos da física, por outro lado, eram necessários para o entendimento do que era o calor, por alguns intuído como uma forma de elemento químico. A esta altura, tanto o fundido resultante como a solidificação e a formação dos vidros não eram entendidos.


Tempos Modernos: da Renascença à atualidade

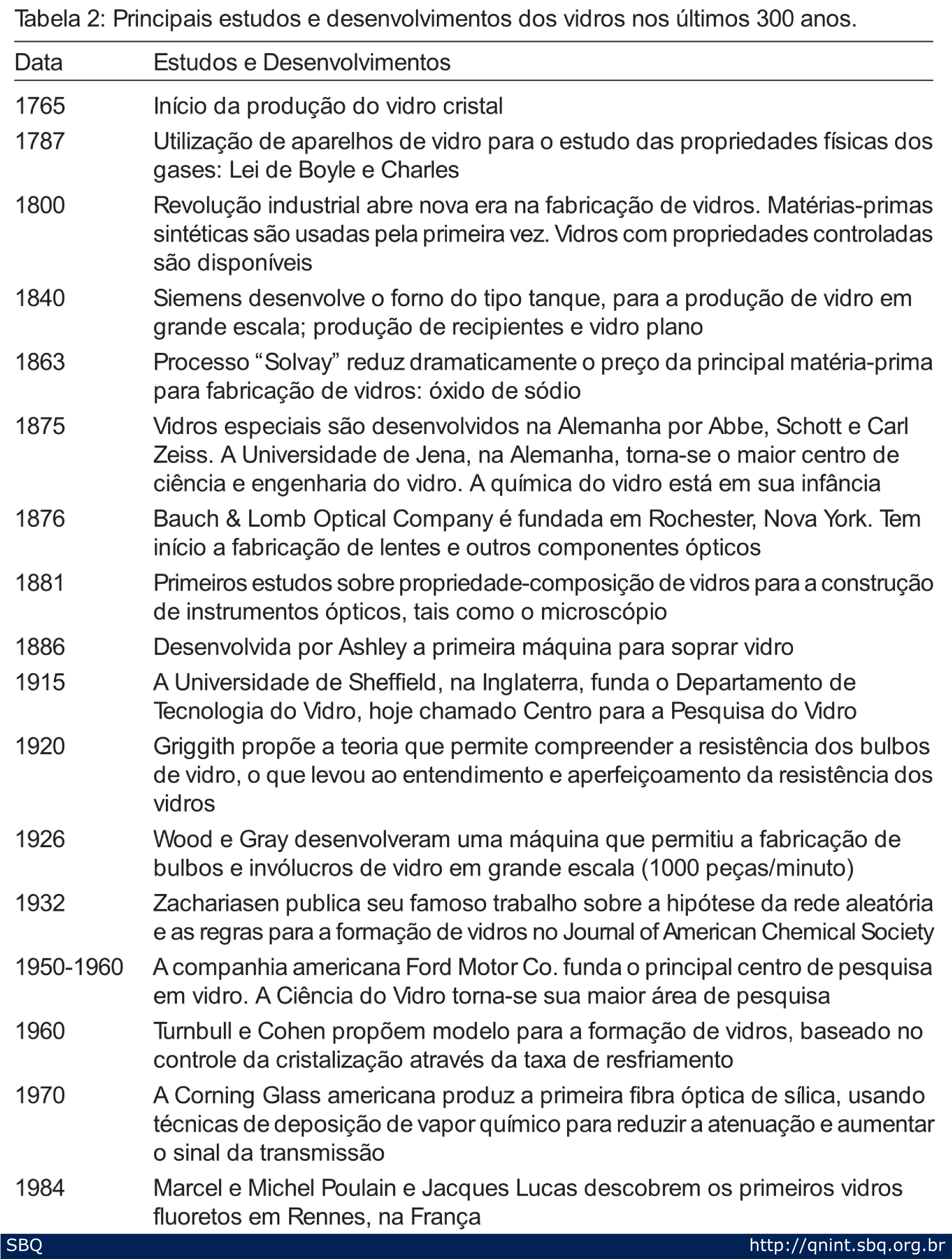

Os séculos XVIII, XIX e XX marcaram importantes desenvolvimentos tanto na fabricação quanto na aplicação dos vidros, os quais, por que não dizer, experimentaram a sua popularização enquanto material de produção intensiva. Seria difícil e demandaria muito espaço a descrição destes avanços. Por conseguinte, recorreremos à Tabela 2, onde apresentamos aqueles que, ao nosso juízo, constituem-se nos pontos de destaque destes últimos 300 anos.


Atualmente as pesquisas estão concentradas nos vidros à base de óxidos utilizando processos tradicionais de fusão. Nos últimos 20 anos foram desenvolvidos novos processos de fabricação de vidros, como o processo sol-gel (totalmente químico em que não se usa a fusão) e os processos baseados na deposição química de vapor. No que diz respeito às outras famílias de vidros que não os óxidos, têm sido objeto de estudo os vidros haletos, calcogenetos e calcohaletos.


Como são definidos os vidros?

Do ponto de vista básico, os primeiros estudos sobre vidros foram realizados por Michael Faraday, em 1830, o qual definiu vidros como sendo materiais “mais aparentados a uma solução de diferentes substâncias do que um composto em si”.


Inicialmente, as definições de vidro basearam-se no conceito de viscosidade de sólidos, tendo em vista que, até então, os vidros eram preparados unicamente por fusão/ resfriamento. Segundo o critério de viscosidade, um sólido é um material rígido, que não escoa quando submetido a forças moderadas. Quantitativamente, um sólido pode ser definido como um material com viscosidade maior do que 1015 P (poises). Com base nesse conceito, definiu-se vidro como “um material formado pelo resfriamento do estado líquido normal (ou fundido), o qual exibe mudanças contínuas em qualquer temperatura, tornando-se mais ou menos rígido através de um progressivo aumento da viscosidade, acompanhado da redução da temperatura do fundido”. Tal definição poderia ser assim resumida: “vidro é um produto inorgânico fundido, que atinge por resfriamento uma condição rígida, sem que ocorra cristalização.”

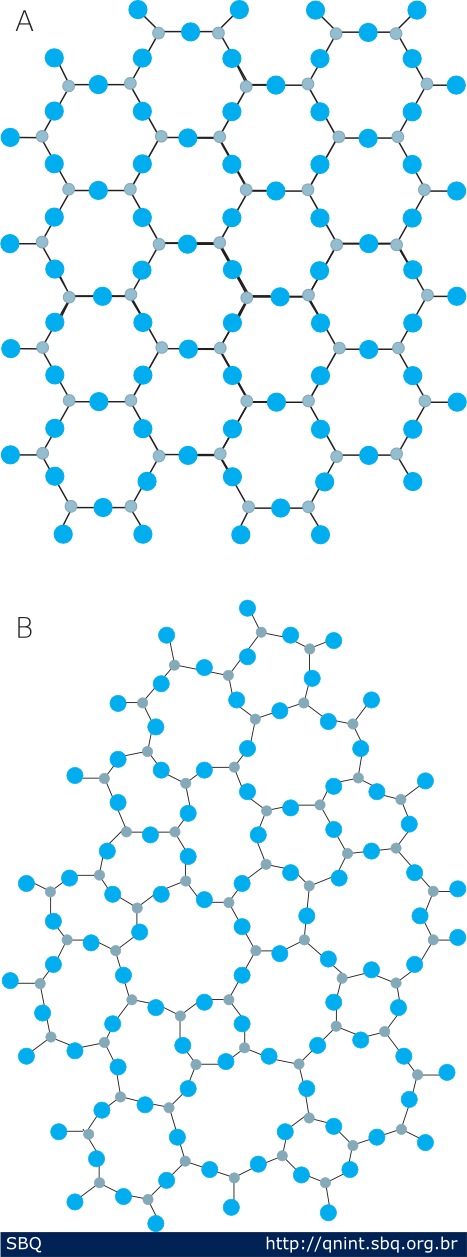

Figura 3: Representação bidimensional: (a) do arranjo cristalino simétrico e periódico de um cristal de composição A 2 O 3 ; (b) representação da rede do vidro do mesmo composto, na qual fica caracterizada a ausência de simetria e periodicidade.

Figura 3: Representação bidimensional: (a) do arranjo cristalino simétrico e periódico de um cristal de composição A2O3; (b) representação da rede do vidro do mesmo composto, na qual fica caracterizada a ausência de simetria e periodicidade.

Na tentativa de explicar a estrutura dos vidros, Lebedev propôs, em 1921, a Hipótese do Cristalito, a qual considerava os vidros como “um fundido comum consistindo de cristais altamente dispersos”. A hipótese de Lebedev levava em conta a inter-relação entre as propriedades e a estrutura interna dos vidros, sendo proposta muito antes dos primeiros resultados provenientes dos métodos estruturais baseados na difração de raios-X. Hoje em dia ninguém considera a Hipótese do Cristalito para explicar a estrutura dos vidros; contudo, a mesma foi discutida e amplamente considerada por vários anos.


Em 1932, Zachariasen publicou o famoso artigo The Atomic Arrangement in Glass (O Arranjo Atômico em Vidros), e afirmava que “deve ser francamente admitido que não conhecemos praticamente nada sobre o arranjo atômico dos vidros”.


A base estrutural para a formação de vidros por fusão/resfriamento foi firmada por Zachariasen, que propôs que “o arranjo atômico em vidros era caracterizado por uma rede tridimensional estendida, a qual apresentava ausência de simetria e periodicidade” e que “as forças interatômicas eram comparáveis àquelas do cristal correspondente”. Ainda segundo o pesquisador, a presença ou ausência de periodicidade e simetria em uma rede tridimensional seria o fator de diferenciação entre um cristal e um vidro.


A Figura 3a se vale de uma representação bidimensional para apresentar o arranjo cristalino simétrico e periódico de um cristal de composição A2O3, enquanto a Figura 3b mostra a rede do vidro para o mesmo composto, onde fica caracterizada a ausência de simetria e periodicidade.


Englobando-se a Hipótese da Rede Aleatória de Zachariasen ao conceito de vidro aceito na época da publicação do trabalho, poderíamos chegar à seguinte definição: “vidro é um produto inorgânico fundido, baseado principalmente em sílica, o qual foi resfriado para uma condição rígida sem cristalização, formando uma rede tridimensional estendida aleatória, isto é, com ausência de simetria e periodicidade”.


Relativamente a esta última definição, poderíamos fazer algumas importantes indagações, cujas respostas surgiram com o próprio processo de evolução do conhecimento científico:


• A sílica é um componente necessário para a formação de um vidro?


• Vidros são obtidos somente a partir de compostos inorgânicos?


• A fusão dos componentes é necessária para a formação de um vidro?


Para as três perguntas, temos uma única resposta: não!

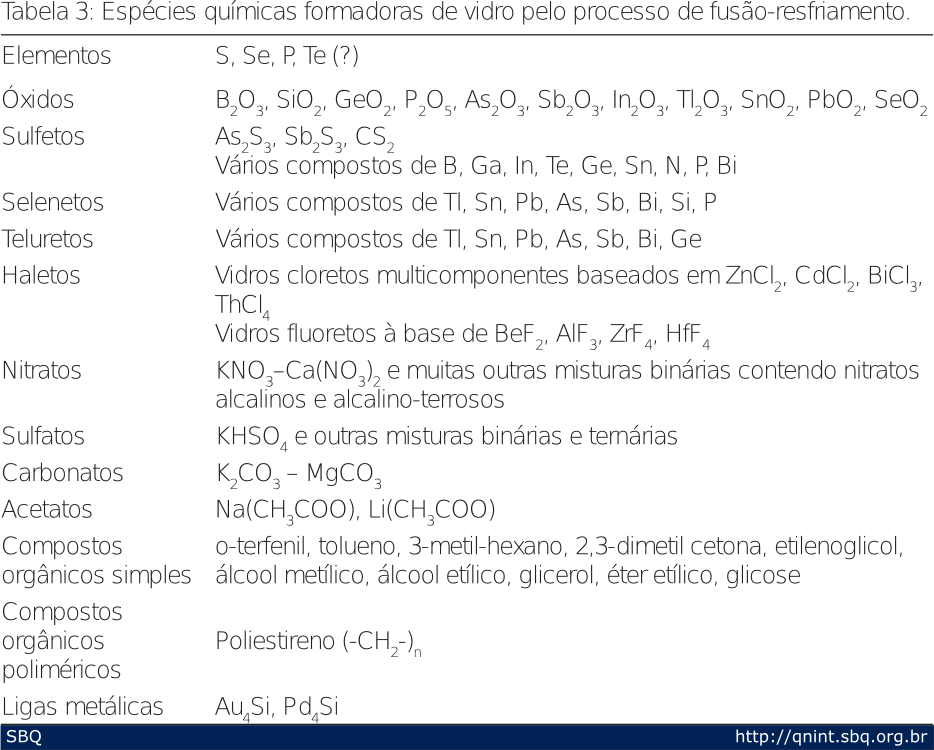

Podemos formar uma número quase ilimitado de vidros inorgânicos, os quais não contêm sílica. Tradicionalmente, a maioria dos vidros são formados por compostos inorgânicos, porém, atualmente, os vidros metálicos e os vidros orgânicos são bastante conhecidos. É importante salientar que a natureza química do material não pode ser usada como critério para definir vidro. Na Tabela 3 é apresentada, a título de exemplo, uma relação de compostos que podem ser obtidos no estado vítreo, pelo processo de fusão/resfriamento.


Como comentamos de passagem, os vidros podem ser formados por um grande número de processos: deposição química de vapor, pirólise, irradiação de nêutrons e processo sol-gel, entre outros. O vidro silicato de sódio, por exemplo, pode ser obtido por evaporação de uma solução aquosa de silicato de sódio (conhecido como “vidro líquido”) seguida, posteriormente, de tratamento térmico (eliminação da água residual). O mais interessante desta situação é que o produto obtido por este processo é indistinguível do vidro silicato de sódio, de mesma composição, produzido pelo método clássico de fusão/resfriamento.


As respostas dadas a estas indagações deixaram clara a necessidade de se adequar continuamente a definição de vidros. Assim, novas e diferentes definições têm surgido nos livros-texto e na literatura científica. A Tabela 4 traz, de maneira resumida, algumas das definições utilizadas.

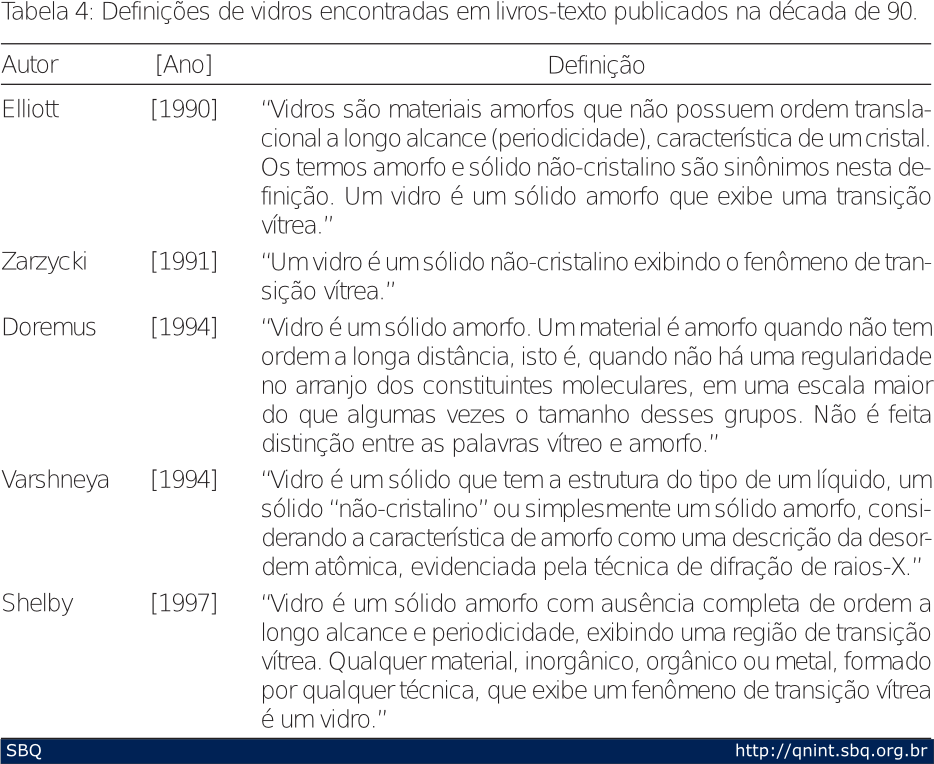

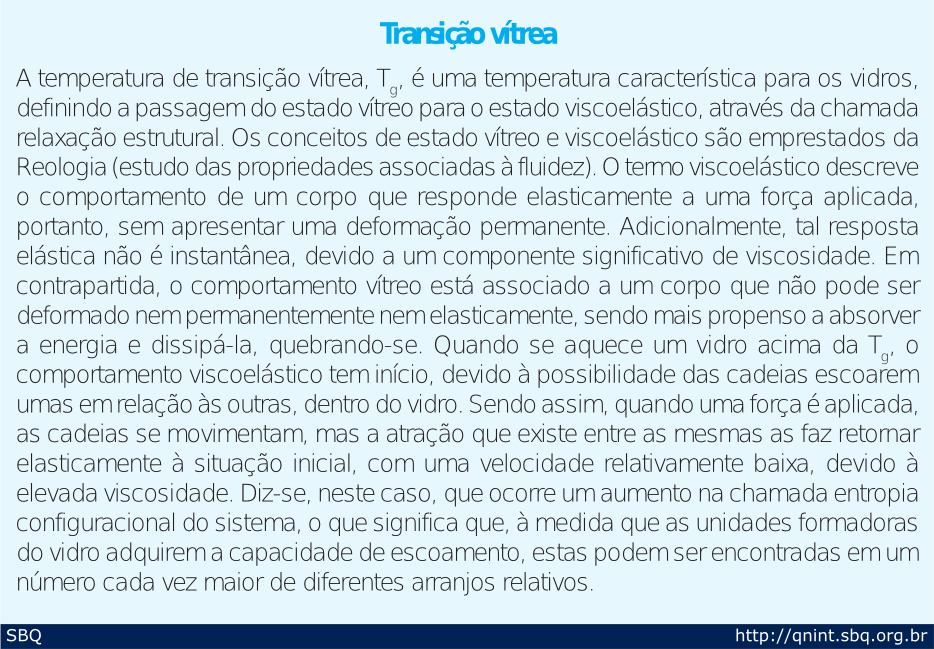

Nas definições modernas de vidro identificamos o uso freqüente das expressões sólido não-cristalino, sólido amorfo, material vítreo (ou simplesmente vidro). Tais expressões são usualmente utilizadas como sinônimas. Em 1995, Gupta publicou o artigo denominado Non-Crystalline Solids: Glasses and Amorphous Solids (Sólidos Não-Cristalinos: Vidros e Sólidos Amorfos), no qual mostra que cada uma dessas expressões implica num conceito específico e, portanto, não podem ser tomadas como sinônimas.


De acordo com Gupta, um sólido não-cristalino pode ser dividido, do ponto de vista termodinâmico, em duas classes distintas: vidros e sólidos amorfos. Sólidos não-cristalinos seriam todos aqueles materiais que apresentassem uma rede tridimensional estendida e aleatória, isto é, com ausência de simetria e periodicidade translacional. Considerando-se o aspecto termodinâmico, um sólido não-cristalino seria um vidro quando este apresentasse o fenômeno de transição vítrea. Consequentemente, sólidos amorfos seriam sólidos não-cristalinos que não exibissem a transição vítrea.


Segundo Gupta, as definições resumidas na Tabela 4 apresentariam uma imprecisão, na medida em que consideram como vidros os sólidos amorfos. Os vidros e os sólidos amorfos seriam duas classes distintas de materiais não-cristalinos, uma vez que apresentam diferenças tanto do ponto de vista topológico como do termodinâmico. F


eitas estas considerações, o que, afinal, seria um vidro? Como resposta, poderíamos dizer que “um vidro é um sólido não-cristalino, portanto, com ausência de simetria e periodicidade translacional, que exibe o fenômeno de transição vítrea (...), podendo ser obtido a partir de qualquer material inorgânico, orgânico ou metálico e formado através de qualquer técnica de preparação”.


Formação de vidros

Neste tópico serão abordados aspectos da formação de um vidro, a partir de um fundido, dado ser este o método de preparação mais importante em termos práticos. Em seguida, as teorias de formação vítrea serão brevemente examinadas, tanto pela perspectiva estrutural quanto do ponto de vista cinético.



Formação de vidro a partir de um fundido


Os vidros convencionais são produzidos tradicionalmente através do método de fusão/resfriamento. Este método envolve a fusão de uma mistura dos materiais de partida, em geral a altas temperaturas, seguida do resfriamento rápido do fundido. Quando as matérias-primas de um vidro se encontram fundidas, suas estruturas guardam grandes semelhanças com aquelas de um líquido. Contudo, à medida em que ocorre o resfriamento, o arranjo estrutural interno do material fundido pode trilhar diferentes caminhos, de acordo com a taxa de resfriamento utilizada. Como mostra a Figura 4, um parâmetro conveniente para lançar alguma luz sobre o que ocorre internamente, durante tal processo, é a variação do volume.

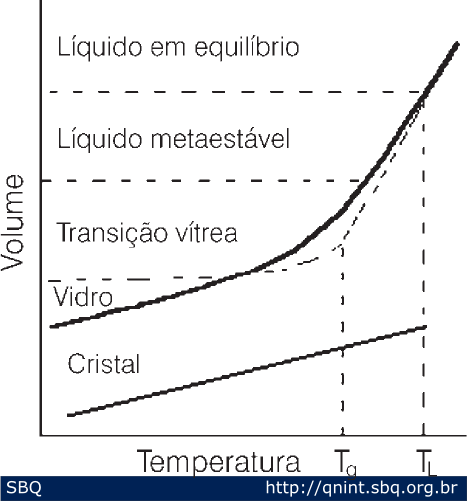

Figura 4: Mudança de volume durante o resfriamento de um líquido. Se o aparecimento de cristais ocorrer facilmente, o volume diminuirá de maneira brusca na temperatura T L . Por outro lado, na ausência de cristalização, o líquido permanecerá em equilíbrio metaestável até atingir a T g , quando os rearranjos estruturais passarão a ser cineticamente impedidos. Contudo, o volume abaixo da T g continuará a diminuir, como conseqüência das menores amplitudes de vibração dos átomos em torno de suas posições fixas.

Figura 4: Mudança de volume durante o resfriamento de um líquido. Se o aparecimento de cristais ocorrer facilmente, o volume diminuirá de maneira brusca na temperatura TL. Por outro lado, na ausência de cristalização, o líquido permanecerá em equilíbrio metaestável até atingir a Tg, quando os rearranjos estruturais passarão a ser cineticamente impedidos. Contudo, o volume abaixo da Tg continuará a diminuir, como conseqüência das menores amplitudes de vibração dos átomos em torno de suas posições fixas.

Quando se fala nos diferentes arranjos internos, eqüivale dizer que existem várias maneiras de se empacotar as unidades formadoras, incorporando quantidades maiores ou menores de espaços vazios, segundo as orientações relativas das unidades. Para melhor compreensão, basta que se imagine a diferença entre os modos ordenado e desordenado de se empilhar um conjunto de objetos quaisquer. Um empilhamento organizado representa um melhor aproveitamento do espaço, fazendo com que o conjunto todo “caiba” tranqüilamente dentro de uma caixa, por exemplo. Por outro lado, se todos os objetos forem dispostos ao acaso, alguns fatalmente ficarão de fora, devido a um excesso de espaço ocioso. Analogamente, como pode ser verificado a partir da Figura 4, o arranjo cristalino que um fundido pode assumir, após o resfriamento, apresenta um volume menor do que o estado vítreo.


Ao ser resfriado abaixo de sua temperatura de líquido (TL), um fundido atravessa uma região de equilíbrio metaestável, ou seja, uma situação de equilíbrio termodinâmico incipiente, o qual pode ceder frente a pequenas perturbações podendo, por exemplo, cristalizar-se. Durante o processo de cristalização, faz-se necessário um certo tempo para que as pequenas unidades se orientem, até atingirem as posições adequadas para formar o cristal. É por isto que um resfriamento rápido faz com que as unidades percam a mobilidade antes de se ordenarem. Se a cristalização não ocorrer, o líquido permanecerá no estado de equilíbrio metaestável, abaixo de TL.


Como já mencionado, conforme a temperatura diminui, aproxima-se de uma condição em que a mobilidade, em nível atômico, dentro do líquido, torna-se bastante reduzida e os átomos fixam-se em suas posições. Tal fenômeno ocorre em uma faixa de temperaturas denominada transição vítrea. Por definição, o ponto de interseção das linhas extrapoladas, que definem a região metaestável e a região de vidro, é o parâmetro conhecido como Tg (temperatura de transição vítrea – ver quadro). A Tg é, mais rigorosamente, o intervalo de temperaturas em que tem início a chamada relaxação estrutural, quando algumas propriedades como viscosidade, capacidade calorífica e expansão térmica começam a manifestar um comportamento diferente do padrão verificado até então. A relaxação estrutural ocorre em conseqüência do desimpedimento dos movimentos das cadeias umas em relação às outras (movimento translacional). Reiterando: quando um vidro é formado a partir de um fundido, o processo envolve a homogeneização dos componentes acima de TL, e o resfriamento abaixo de Tg. A velocidade de resfriamento deve ser suficientemente elevada para que não se forme uma quantidade significativa de cristais, uma vez que o vidro completamente não-cristalino é uma situação ideal. No outro extremo, temos o cristal ideal. A velocidade de resfriamento necessária depende das cinéticas de nucleação e crescimento.


De onde viria a capacidade de formar vidro? – Teorias de formação


Além da conceituação de vidro, da compreensão de sua estrutura e de como ocorre sua formação a partir de um fundido, outra questão que intriga as pessoas, no que se refere à existência dos vidros, é por que certas substâncias têm mais facilidade em se apresentarem no estado vítreo do que outras. Para responder tal pergunta, várias teorias foram desenvolvidas. Levando- se em consideração que, nos primeiros vidros conhecidos, o componente principal era a sílica, parece bastante natural que as primeiras teorias se tenham baseado nos estudos de silicatos fundidos, sendo apenas posteriormente estendidas aos outros tipos de vidros. Duas abordagens diferentes governaram o estabelecimento das diversas teorias. A primeira buscou dar conta da capacidade de formação vítrea a partir de características químicas e estruturais dos forma-dores clássicos (teorias estruturais). A outra, mais moderna, voltou-se para a formação vítrea como sendo uma capacidade de todo e qualquer material, desde que hajam condições adequadas, de evitar a cristalização (teorias cinéticas). Muitas vezes, preparar um vidro não-convencional implica no uso de velocidades de aquecimento e resfriamento muitíssimo elevadas, ou mesmo no emprego de métodos de preparação diferentes de fusão/resfriamento.



Teorias estruturais


Vislumbrando descrever os fatores químicos determinantes da tendência a formar um vidro com maior facilidade, o ponto de partida das teorias estruturais passa pela descrição da estrutura vítrea de suas unidades formadoras, como resultante de pequenas variações em ângulos e comprimentos das ligações químicas. Ao se atribuir um caráter não-cristalino a um vidro, o que se diz, na verdade, é que o material não apresenta um ordenamento periódico (uma porção da estrutura que se repete) a médias e longas distâncias, apresentando apenas um ordenamento a curtas distâncias.


O conceito de ordem a curta distância pressupõe a existência de uma unidade formadora bem definida em um vidro de sílica, por exemplo, as cadeias constituem-se de unidades tetraédricas SiO4, todas muito parecidas entre si, e ligadas umas às outras formando cadeias. Entretanto, não é possível localizar cadeias de tetraedros SiO4, que estejam dispostas todas da mesma maneira, como se fossem repetições umas das outras.


Uma analogia interessante seria imaginar um átomo de silício “míope”, em um vidro de sílica. Tal átomo não saberia dizer se está presente em um cristal ou em um vidro. Isto dar-se-ia porque, ao olhar ao redor, enxergaria apenas os quatro oxigênios mais próximos, todos praticamente à mesma distância e configurando um tetraedro. Todavia, talvez não percebesse a existência de variações muito sutis nestes ângulos e distâncias, mas que são suficientes para que o material como um todo perca o ordenamento. A capacidade de uma substância de incorporar estas pequenas variações, em uma situação de viscosidade alta o suficiente para que as unidades não se ordenem em um arranjo cristalino, está diretamente ligada à facilidade de formar vidro.


Formação de vidros óxidos


Considerando-se que os vidros de maior importância comercial são baseados em óxidos, as teorias estruturais mais difundidas são aquelas que conseguem explicar e prever, com maior sucesso, a formação destes vidros. A mais simples e mais antiga teoria de formação de vidros baseou-se na observação de Goldschmidt, de que vidros com fórmula geral RnOm formamse mais facilmente quando a razão dos raios iônicos do cátion R e do oxigênio se encontra na faixa entre 02 e 04. Uma vez que as razões nesta faixa tendem a produzir cátions circundados por quatro átomos de oxigênio, em uma configuração tetraédrica – característica comum a todos os vidros conhecidos àquela época –, Goldschmidt acreditava que tais requisitos seriam essenciais à formação de um vidro.


As idéias deste autor foram estendidas por Zachariasen (1932), em uma tentativa de explicar por que certas coordenações (número de oxigênios ao redor do cátion R) favorecem a formação vítrea. Essencialmente, Zachariasen notou que aqueles óxidos que formavam mais prontamente um vidro, ao invés de se cristalizarem, exibiam a capacidade de formar cadeias, na forma de conjuntos de tetraedros, conectados entre si pelos vértices. Vale comentar que as formas cristalinas também podem apresentar tais cadeias; contudo, no vidro, estas perdem a simetria e a periodicidade. Sendo assim, Zachariasen estabeleceu que a formação de cadeias seria uma condição fundamental para a existência de um vidro e extraiu, como conseqüência deste requisito, outras conclusões sobre o arranjo ao redor dos átomos da rede. Em primeiro lugar, nenhum átomo de oxigênio deveria estar ligado a mais do que dois cátions da rede, posto que as coordenações de mais alta ordem impediriam as variações nos ângulos das ligações cátion-oxigênio, necessárias à formação de uma rede não-cristalina. Notouse, entre os vidros conhecidos até então, que sua estrutura era formada apenas por cátions de rede em coordenação triangular (B2O3) ou tetraédrica (SiO2, P2O5, GeO2), e que havia uma tendência destas estruturas a que os cátions se localizassem tão afastados uns dos outros quanto possível. Tais observações sustentaram a racionalização de que o número de oxigênios ao redor do cátion deveria ser pequeno, e que os poliedros deveriam estar ligados entre si pelos vértices, nunca por faces ou arestas, a fim de distanciar o máximo possível os cátions. Por fim, o caráter tridimensional da rede vítrea, ou seja, que pelo menos três dos vértices do poliedro de oxigênio sejam compartilhados com outros poliedros.


Finalmente, Stanworth procurou justificar o papel de diferentes tipos de cátions em um vidro misto, com base na eletronegatividade dos mesmos. Os cátions, cuja ligação com oxigênio fosse algo em torno de 50% iônica e 50% covalente, atuariam como formadores de rede. Outros cátions, com eletronegatividades muito baixas, e cuja ligação com o oxigênio apresentasse um caráter fortemente iônico, causariam uma descontinuidade da rede, ou seja, sua quebra, sendo batizados de modificadores de rede. E os cátions que, por si só, não formam vidros com facilidade, mas que, misturados aos formadores típicos, podem substituílos na rede, foram classificados por Stanworth como intermediários.


Teorias cinéticas de formação de vidros


A habilidade para a formação de vidro, do ponto de vista cinético, pode ser encarada como uma medida da relutância do sistema em sofrer cristalização durante o resfriamento do fundido. Logo, a formação de vidro pode ser considerada em termos de uma competição entre as velocidades de cristalização e de resfriamento. Não se pretende, aqui, realizar um aprofundamento no formalismo matemático desenvolvido para quantificar estes processos. Tais deduções poderão ser examinadas no corpo das referências bibliográficas sugeridas.


Formalmente, o termo cristalização se refere à combinação de dois processos: nucleação e crescimento. A etapa de nucleação tem lugar quando o sistema começa a se ordenar em alguns pontos, chamados núcleos. Na verdade, as duas etapas podem ocorrer simultaneamente, mas são distintas com relação à lei de velocidades que obedecem. A etapa de nucleação é muito importante, pois se não houver núcleos presentes a cristalização jamais ocorreria. Por sua vez, o impedimento do crescimento pode acarretar a existência de núcleos com tamanho muito reduzido, a ponto de não serem detectados, mas o material, em termos práticos, ainda poderá ser considerado um vidro. Neste contexto, as velocidades de nucleação e crescimento, juntamente com a taxa de resfriamento, determinam se um vidro é ou não formado.


Esta abordagem permite considerar os fatores que conduzem à baixas velocidades críticas de resfriamento, e de que forma tais fatores se correlacionam com as teorias estruturais, tratadas anteriormente. A viscosidade dos fundidos é claramente um fator importante na formação vítrea. A cristalização será fortemente impedida se o fundido apresentar uma viscosidade alta na temperatura de fusão. Alternativamente, se, ao invés de uma viscosidade alta do fundido, este apresentar uma variação rápida da viscosidade com a temperatura, um efeito análogo àquele de uma viscosidade alta será observado.


Dentre os outros fatores que favorecem a formação dos vidros, merecem destaque os elevados valores da razão Tg/TL (Figura 4). Considerando-se que a formação de um vidro requer o resfriamento a partir de TL até Tg, valores grandes de Tg/TL são indicativos de que uma composição pode formar vidro com facilidade. A justificativa passa pela lembrança de que, se Tg/TL é grande, o intervalo entre a Tg e TL é pequeno e a perda da mobilidade das cadeias ocorre com bastante rapidez. Juntese a isto, como outro fator importante, uma grande diferença de composição entre o cristal e o líquido, o que irá dificultar a separação da fase cristalina. Aqui entra em jogo um fator chamado tensão interfacial, que representa uma espécie de força de repulsão, existente na fronteira entre duas fases quimicamente diferentes.


Enquanto a habilidade para formar um vidro é definida em termos da resistência à cristalização durante o resfriamento de um fundido, a estabilidade do vidro, por outro lado, é a resistência à cristalização durante o reaquecimento do vidro. Esta última se torna importante nos processos que envolvem a remodelagem de um vidro já pronto, tais como o processamento de fibras ópticas. Embora estas duas propriedades não sejam idênticas, são confundidas com uma certa freqüência e, nem sempre, um vidro produzido a partir de um formador fraco será um vidro com uma baixa resistência à cristalização.


Como são preparados os vidros?

Embora os vidros possam ser produzidos por uma grande variedade de métodos, a maioria continua sendo obtida pela fusão dos seus componentes, em elevadas temperaturas. Este procedimento sempre envolve a seleção de matérias-primas, cálculo das proporções relativas de cada componente, pesagem e mistura dos componentes para obtenção de um material de partida homogêneo.


Durante o processo inicial de aquecimento, as matérias-primas passam por uma série de transformações físicas e químicas para produzir o fundido. A conversão deste em um líquido homogêneo pode requerer outros processamentos, incluindo a remoção de componentes não-fundidos, impurezas e bolhas e a agitação.


Os materiais constituintes de um vidro podem ser divididos em cinco categorias, tomando-se por base a função que desempenham no processo: formador, fundente, agente modificador, agente de cor e agente de refino. Cabe salientar que o mesmo composto pode ser classificado em diferentes categorias quando utilizado para diferentes propósitos. A alumina (Al2O3), por exemplo, atua como formador em vidros aluminatos, mas é considerada um modificador na maioria dos vidros silicatos.


Os formadores de vidro são os responsáveis pela formação da rede tridimensional estendida aleatória; os principais formadores comerciais são SiO2 (sílica), B2O3 e P2O5. A grande maioria dos vidros comerciais é, como vimos, baseada em sílica. Os vidros puros de sílica são muito caros, devido ao fato de que o fundido é obtido somente em temperaturas superiores a 2000 °C. Os fundentes têm a função de reduzir a temperatura de processamento para valores inferiores a 1600 °C, sendo os mais comuns os óxidos de metais alcalinos (lítio, sódio e potássio) e o PbO.


Se, por um lado, a adição de fundentes na composição do vidro de sílica promove um decréscimo na temperatura de fusão, por outro, a presença de grandes quantidades de óxidos alcalinos provoca sérias degradações em muitas propriedades destes vidros, dentre elas a durabilidade química (estabilidade frente a ácidos, bases e água). A degradação das propriedades é usualmente controlada pela adição de agentes modificadores, os quais incluem os óxidos de metais de transição e de terras-raras e, principalmente, a alumina (Al2O3).


Os agentes de refino são adicionados para promover a remoção de bolhas geradas no fundido, sendo utilizados em quantidades muito pequenas (<1%mol). Incluem-se aí os óxidos de antimônio e arsênio, KNO3, NaNO3, NaCl, CaF2, NaF, Na3AlF3 e alguns sulfatos.

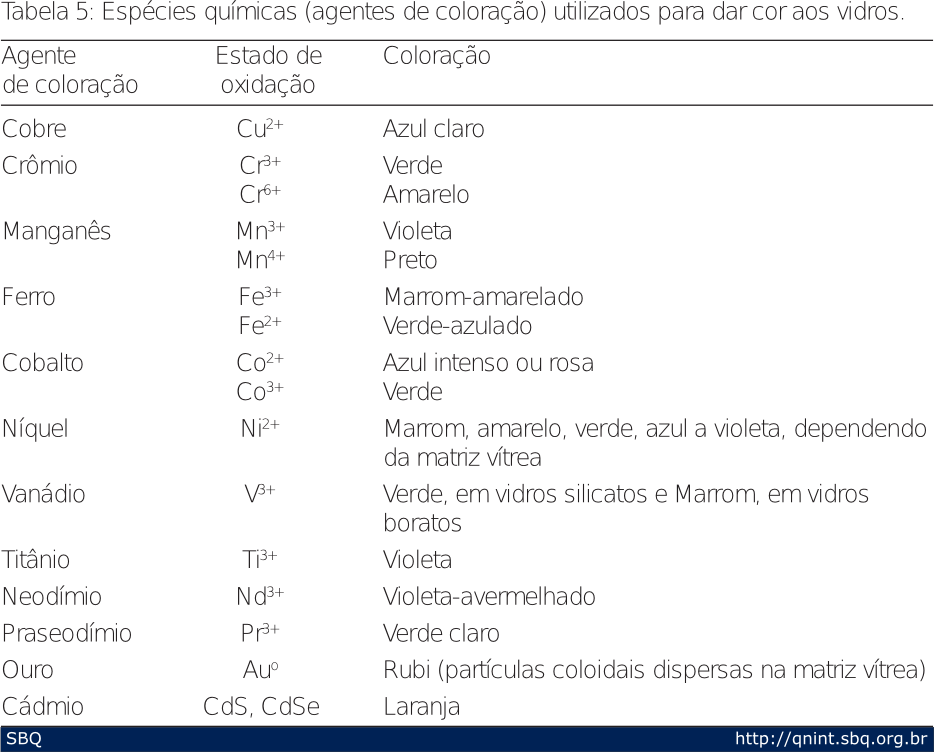

Os agentes de cor, como o próprio nome sugere, são utilizados para conferir cor aos vidros. Os vidros coloridos são, usualmente, produzidos pela adição de compostos de metais de transição 3d ou de terrasraras 4f. Contudo, a cor final obtida depende do estado de oxidação do metal, da sua concentração, da composição do vidro e do tratamento térmico ao qual foi submetido. Alguns dos óxidos normalmente utilizados para dar cor aos vidros são apresentados na Tabela 5.


Após a obtenção do fundido como um líquido homogêneo, a produção de produtos comerciais requer a obtenção dos vidros em formatos específicos. Essa etapa do processamento é denominada moldagem do vidro, a qual pode ser feita por quatro métodos principais: sopro, prensagem, fundição e estiramento ou flutuação.


Dentre os métodos de moldagem, vamos nos ater ao processo de estiramento ou flutuação, método mais usado na fabricação de vidros planos. Tal método foi desenvolvido e patenteado por Pilkington Brothers Co. (1959), cujo desenvolvimento revolucionou a manufatura dos vidros planos. O vidro é moldado estirando-se uma larga lâmina de vidro derretido em um tanque de estanho, também derretido. Esse tanque é chamado “tanque de flutuação”, porque o vidro “flutua” em uma camada uniforme sobre a superfície perfeitamente lisa do estanho fundido. O vidro solidifica-se a temperatura mais alta que o estanho, podendo, portanto, ser removido. O vidro obtido neste processo apresenta ambos os lados brilhantes, o que dispensa o acabamento por polimento.


De maneira geral, depois de moldados os vidros são submetidos a um processo denominado recozimento e, em alguns casos, também a um processo de têmpera. O recozimento tem por finalidade remover as tensões que podem ser criadas na moldagem. Um vidro não recozido pode estilhaçar-se devido à tensão resultante do resfriamento desigual. O recozimento é feito em temperaturas inferiores à temperatura de transição vítrea. A têmpera, por outro lado, é um processo pelo qual um vidro já pronto é reaquecido até tornar-se quase maleável. Sob condições cuidadosamente controladas, o vidro é subitamente resfriado por rajadas de ar frio ou pela imersão em óleo. Tal processo aumenta enormemente sua resistência mecânica.


Aplicações dos vidros

Quando olhamos ao nosso redor, verificamos que vários objetos de nosso cotidiano são fabricados com vidro. Estando no interior de uma casa podemos ver janelas, lâmpadas, lustres, espelhos, vidros de relógios, objetos de decoração, utensílios de cozinha (copos, taças, xícaras, pratos etc) e diferentes tipos de recipientes (garrafas, frascos de medicamentos, produtos alimentícios etc). Alguns destes produtos estão ilustrados na Figura 5. Além deles, os vidros também são utilizados em diversos equipamentos eletro-eletrônicos, tais como televisores, microondas, fogões e monitores de vídeo, dentre outros.

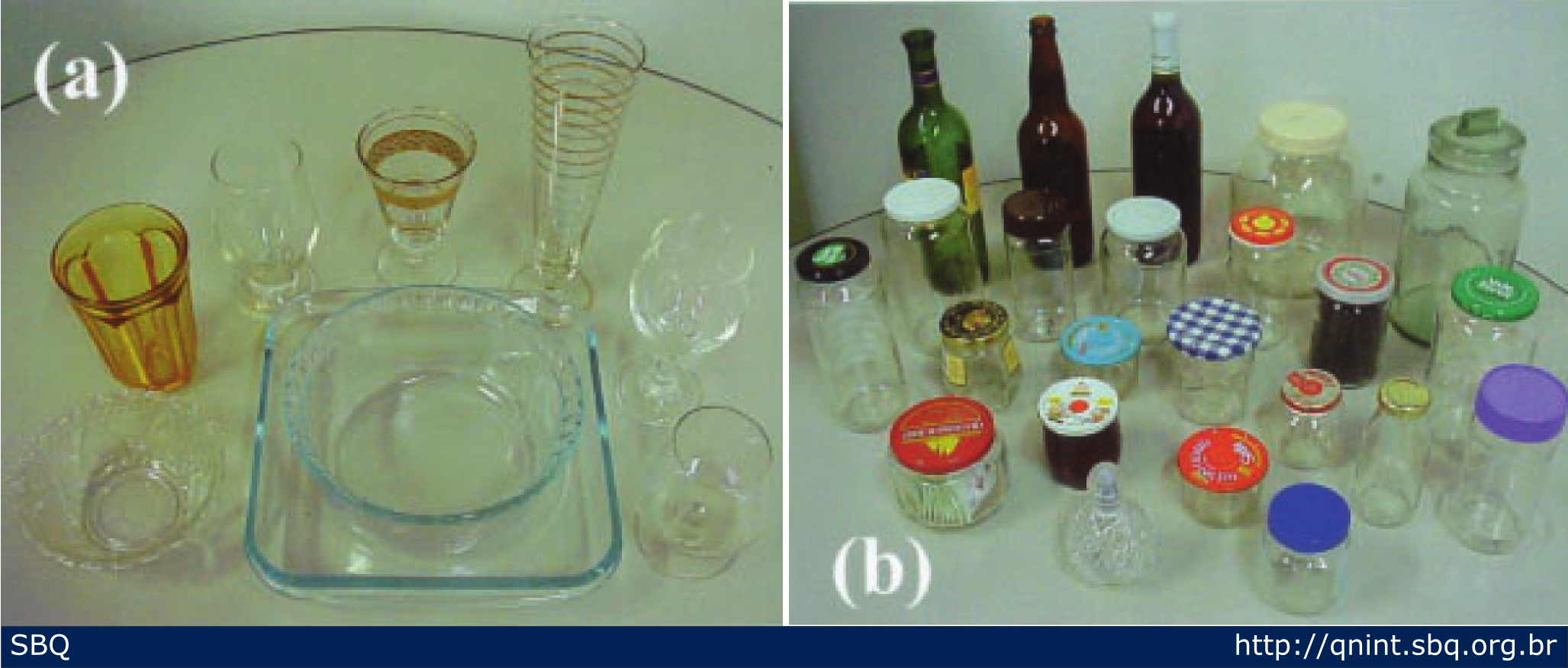

Figura 5: Objetos de uso diário fabricados com vidro: (a) utensílios domésticos; (b) diferentes tipos de embalagens (potes, garrafas etc.).

Figura 5: Objetos de uso diário fabricados com vidro: (a) utensílios domésticos; (b) diferentes tipos de embalagens (potes, garrafas etc.).

Saindo à rua, podemos ver toda a iluminação pública, vidros usados nos carros, portas e janelas dos bancos, vitrines das lojas e até edifícios, cuja maior parte de sua superfície externa é de vidro. Seria difícil, sem qualquer exagero, viver sem os vidros! Certamente, apenas a menção destes exemplos seria suficiente para dar a dimensão exata da importância dos vidros na sociedade moderna.


Levando-se em conta o fato do vidro ser um material transparente, geralmente brilhante, quebrável com facilidade, há uma tendência de se imaginar que todos os vidros têm a mesma composição. Certamente isto não é verdade. As propriedades dos vidros, as quais determinam sua aplicação, dependem diretamente de sua composição. Assim, é muito comum serem descritas na literatura as seis mais importantes composições básicas de vidros à base de sílica (Tabela 6), as quais permitem que estes apresentem as mais diferentes propriedades: ópticas, condutoras ou isolantes, resistência mecânica e térmica, absorção de radiações de alta energia e ionizantes e resistência ao ataque químico, dentre outras.


Os vidros naturais (obsidian), provenientes do Monte Vesúvio (Itália), revelaram ser do tipo aluminosilicatos, cuja composição em porcentagem molar dos componentes majoritários é 53,3 SiO2 - 9,1 Na2O - 5,8 K2O - 3,2 CaO - 20,7 Al2O3 - 5,3 FeO. Por sua vez, os vidros encontrados no Egito, e datados de 1400 a.C., eram do tipo “soda-lime” silicato, com composição 63,7 SiO2 - 20,0 Na2O - 0,5 K2O - 9,1 CaO -5,2 MgO - 1,0 Al2O3.

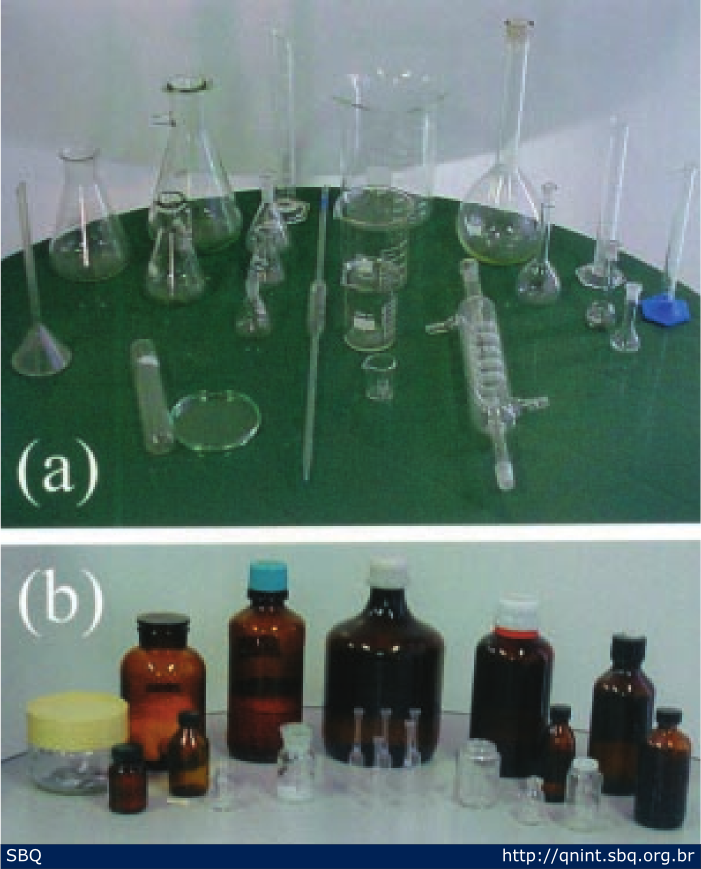

Figura 6: Vidros de laboratório: (a) instrumentos de laboratório; (b) vidros para armazenagem e embalagem de reagentes químicos. A coloração escura (âmbar) é devida à adição de óxidos de metais de transição.

Figura 6: Vidros de laboratório: (a) instrumentos de laboratório; (b) vidros para armazenagem e embalagem de reagentes químicos. A coloração escura (âmbar) é devida à adição de óxidos de metais de transição.

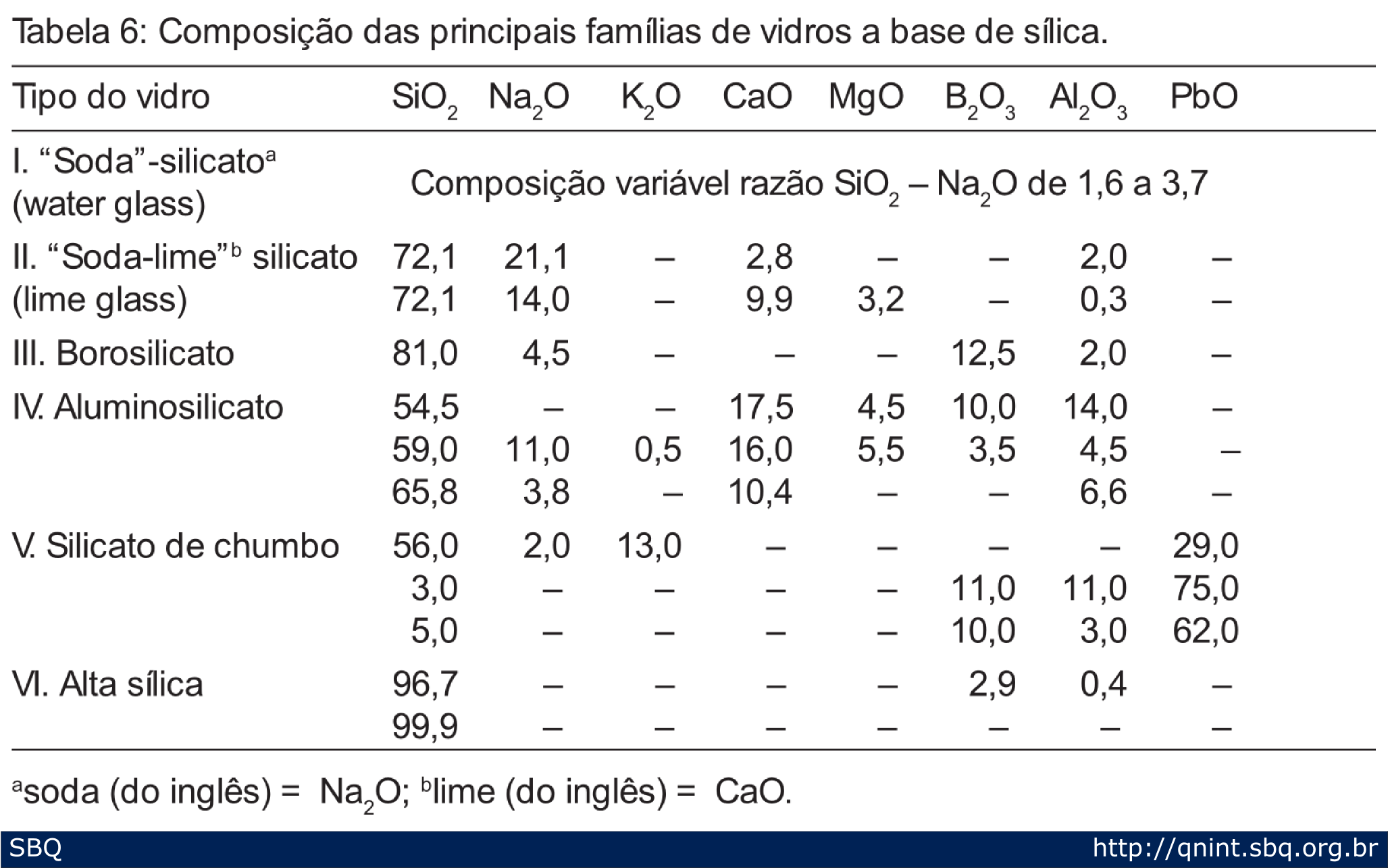

Considerando as composições da Tabela 6, podemos associar estas famílias a vários materiais, produtos e aplicações:


• “Soda”-silicato: agentes complexantes em detergentes sintéticos e em banhos de limpeza para metais;


• “Soda-lime” silicato: invólucros de lâmpadas incandescentes, garrafas, janelas, isolantes elétricos, blocos de vidro para construção, embalagens de alimentos e fármacos etc;


• Borosilicato: instrumentos de laboratório (béquers, pipetas, buretas, kitassatos, dessecadores, tubos de ensaio) (Figura 6). As denominações Pirex® e Kimax® são marcas registradas de vidros borosilicatos, respectivamente da Corning e da Owens-Illinois (USA);


• Aluminosilicato: fibras de vidro (reforço de plásticos e concreto), isolamento com fibras de vidro resistentes à hidrólise (decomposição pela água), lã de vidro (isolante térmico), fabricação de filtros, roupas e cortinas a prova de fogo, tampos de fogões, invólucros de lâmpadas de mercúrio de alta pressão, vidros do tipo opalina (contém 5,3% de fluoretos e apresentam aspecto leitoso) usados como louças e objetos de decoração e para visualizar chapas de raios-X;


• Silicato de chumbo: comumente chamado “cristal”, é utilizado em jogos de utensílios de mesa e em peças artísticas, devido à facilidade para gravação e polimento; também empregado na fabricação de instrumentos ópticos (lentes, prismas), tubos de TV, anteparos para blindagem de radiação g e como vidro para solda;


• Alta Sílica: vidros que apresentam um teor de SiO2 superior a 96% e que, devido a sua elevada resistência química e térmica (fundem em torno de 2000 °C), são utilizados em equipamentos especiais de laboratório, cadinhos, recipientes para reações a altas temperaturas, invólucros para lâmpadas de altas temperaturas e pré-formas para fibras ópticas.


Quando falamos de vidros e suas aplicações, merecem destaque especial os vidros de segurança, as vitrocerâmicas e as fibras ópticas, todos desenvolvidos nos últimos 30 anos.


Dentre os vidros de segurança, salientamos o vidro laminado, o vidro à prova de bala e o vidro temperado. O vidro laminado é constituído como um verdadeiro “sanduíche”, tendo camadas alternadas de vidro plano e material polimérico (plástico). É usado normalmente em situações nas quais a quebra do vidro não pode dar origem a riscos de ferimentos graves. Quando de sua quebra, ao ser atingido por um objeto, o vidro mantém no lugar os pedaços (cacos) evitando assim que os mesmos sejam projetados em todas as direções. Tais tipos de vidro são, por exemplo, usados na fabricação de pára-brisas de automóveis.


No caso do vidro à prova de bala, tem-se também um vidro laminado, porém mais espesso, constituído de camadas alternadas de vidro separadas por material polimérico. Alguns destes vidros podem absorver a energia de projéteis de grosso calibre, mesmo quando disparados a curta distância. Tal tipo de material tem sido utilizado em portas de bancos, na blindagem de automóveis e lojas e para fins militares.


Finalmente, o vidro temperado. Diferentemente dos exemplos anteriores, trata-se de uma peça única. É preparado através de sucessivos tratamentos térmicos especiais (têmpera) tendo como característica o fato de, ao quebrar, sofrer um processo de “estilhaçamento”, produzindo pequenos fragmentos não cortantes. Portas de box para banheiros e portas de segurança são exemplos de sua utilização.


As vitrocerâmicas são materiais constituídos por uma fase vítrea e outra cristalina. Como já colocado em sessões precedentes, na maioria dos casos não queremos que o vidro cristalize (devitrificação). No caso das vitrocerâmicas, por outro lado, o crescimento cristalino (cristalização) controlado é deliberadamente estimulado nos vidros, visando à obtenção de materiais com propriedades especiais e bem definidas. Dentre tais propriedades, destaca-se o coeficiente de expansão térmica próximo de zero (o volume do vidro não sofre variação em uma ampla faixa de temperatura de utilização), o que lhe confere a capacidade de resistir a choques térmicos extremos. Objetos confeccionados com este tipo de vidro podem ser retirados de um freezer e colocados diretamente sobre uma chapa de aquecimento ou forno. Sem sombra de dúvida, a utilização destes materiais tem modificado substancialmente as práticas da cozinha tradicional.

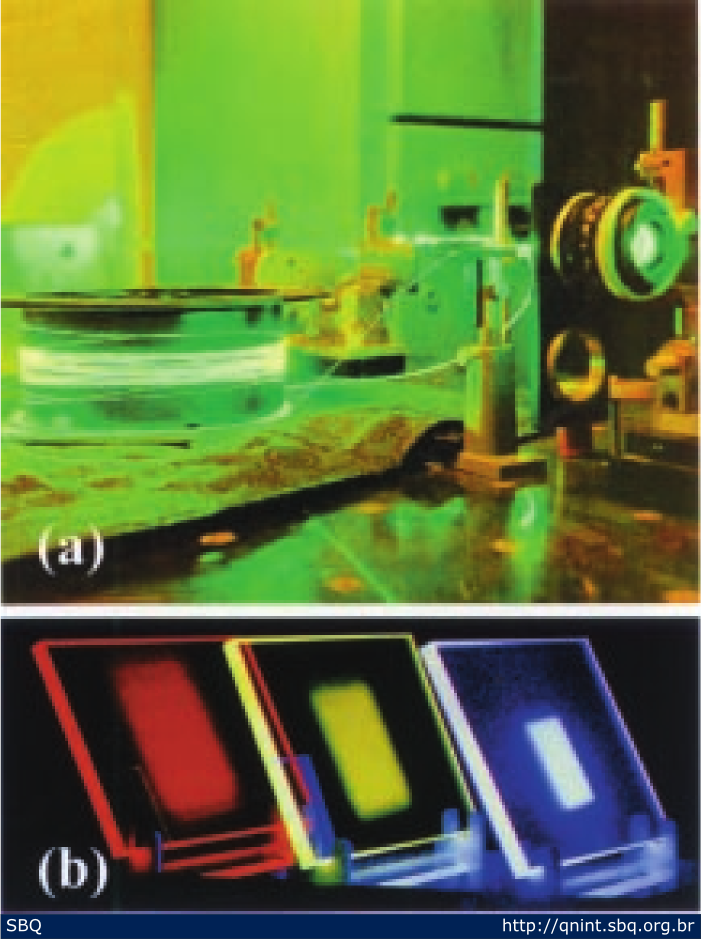

Figura 7: (a) fibras ópticas guiando luz; (b) vidros emissores de luz visível (luminescente) após irradiação.

Figura 7: (a) fibras ópticas guiando luz; (b) vidros emissores de luz visível (luminescente) após irradiação.

As fibras ópticas, por sua vez, são filamentos finos e flexíveis de vidro, com diâmetros da ordem de alguns centésimos de milímetros e que podem “conduzir”, “guiar” a luz. Tal propriedade se verifica pelo fato de que o “núcleo” da fibra é constituído por um vidro com elevado índice de refração (esta grandeza está relacionada com a velocidade de propagação da luz em um determinado meio) e, a “casca” é formada por um vidro de baixo índice de refração. Na Figura 7a é mostrado o guiamento da luz através de uma fibra óptica. O desenvolvimento de fibras ópticas e lasers causou um impacto absolutamente sem precedentes na sociedade moderna. A aplicação das fibras ópticas dá-se nos mais diferentes campos: telecomunicações (redes de transmissão de dados, Internet); medicina de diagnóstico (endoscopia); microscopia e iluminação de precisão; detecção remota e sensoriamento; estudo de fissuras em componentes estruturais (asas de avião), dentre outras. Muitas destas aplicações vêm se constituindo naquilo que hoje denominamos fotônica, ou seja, a possibilidade de realizar com os fótons (pacotes de luz) tudo aquilo que é feito com elétrons (eletrônica) e a sua expansão para novos conhecimentos e aplicações. Dentro destas perspectivas, têm tido lugar de relevo novas funcionalidades dos vidros, tais como os vidros fluorescentes de alto rendimento. Estes vidros podem emitir luz vermelha, amarela ou azul, dependendo dos componentes utilizados na sua fabricação e do comprimento de onda da luz utilizada na sua irradiação. Na Figura 7b são mostrados alguns exemplos destes vidros.


Dentre as novas possibilidades de uso de sistemas laser-fibras ópticas, destacam-se as aplicações em medicina (tratamento de câncer, tomografia, diagnóstico de lesões cerebrais, cirurgia, análises clínicas), em análise química (sensores à fibra óptica para controle de fármacos e alimentos) e em meio ambiente (sensoriamento e análise de emissões industriais), dentre outras.


É importante remarcar, neste particular, a contribuição de pesquisadores da UNICAMP nos estudos que culminaram com o desenvolvimento e consolidação da tecnologia da fibra óptica nacional.


A questão ambiental: Reciclagem

Um ponto que atualmente vem merecendo grande destaque está ligado à questão ambiental. Os vidros também vêm fazendo parte das preocupações com o ambiente, dado o fato da indústria vidreira ser intensiva, o que faz com que produza emissão de partículas sólidas e gases, além de subprodutos descartados na forma de lixo industrial.


Além dos resíduos provenientes da indústria vidreira, as embalagens de vidro utilizadas no cotidiano são descartadas juntamente com o lixo doméstico.


Para se ter uma idéia da ordem de grandeza do problema gerado, os vidros constituem cerca de 2% do total de lixo doméstico da cidade de São Paulo, o que eqüivale a um descarte de aproximadamente 7.000 toneladas/mês de vidro.


Hoje, o vidro empregado nas embalagens já pode ser classificado e inteiramente reciclado. Outros tipos de vidro, tais como tubos de lâmpadas fosforescentes, tubos de televisão, tampos de fornos e fogões etc, têm merecido grande atenção da pesquisa em vários países, visando ao desenvolvimento de métodos adequados de reciclagem. A reciclagem de vidros pode ser considerada viável, levando-se em conta os seguintes aspectos:


• recipientes de vidro são relativamente fáceis de serem limpos, esterilizados e reutilizados;


• vidros podem ser facilmente transformados em “cacos” e adicionados aos fornos para a produção de novas embalagens (garrafas, vidros para medicamento etc). Este procedimento aumenta não só a vida útil dos fornos, como leva a uma redução nos custos de produção;


• vidros são produzidos utilizandose como matéria-prima areia, carbonato de cálcio e outras substâncias, extraídas da natureza por processos que acabam descaracterizando o ambiente e causando o esgotamento dos recursos minerais;


• reciclar e reutilizar vidros poderá contribuir para a matriz energética nacional através da economia de enormes quantidades de energia, visto que para produzir 1 kg de vidro novo são necessários 4500 kilojoules, enquanto que para produzir 1 kg de vidro reciclado necessita-se de 500 kilojoules!


Um dado importante sobre reciclagem de vidro recentemente apresentado, mostra que em 1999, de cada 100 potes de vidro fabricado por uma companhia líder no Brasil, 38 já eram Vidros feitos a partir do produto reciclado (cacos). Em fevereiro de 2000, a cotação da sucata de vidro era de R$75,00/tonelada, e mostrava tendência de alta.


Cabe aos pesquisadores desenvolver novas tecnologias de reciclagem e encontrar novas oportunidades de aplicação para o vidro reciclado. Aos governos, sobretudo às Prefeituras, cabe encorajar os cidadãos a reciclarem o vidro, gerando inclusive verbas extra-orçamentárias para a aplicação em programas sociais, a exemplo do que tem sido feito, com sucesso, em várias cidades do Brasil e do exterior.


  • Referências
    1. CABLE, M. Classical glass technology. In: ZARZYCK, J., ed., Glasses and amorphous materials, v. 9. In: CAHN, R.W.; HAASEN, P KRAMER, E.J., eds., Materials science and technology. New York: VCH Publishers, 1991.
    2. DOREMUS, R.H. Glass science. New York: John Wiley & Sons Inc, 1994.
    3. ELLIOT, S.R. Physics of amorphous materials, Essex: Longman, 1989.
    4. GUPTA, P. K. Non-crystalline solids: glasses and amorphous solids. J. Non-Cryst. Solids, v. 195, p. 158-164, 1996.
    5. HILL, G. Science matters: materials, London: Hodder & Stonghton, 1993.
    6. MAZURIN, O.V. and PORAI-KOSHITS, E.A. Phase Separation in glass. Amsterdam: North Holland, 1984.
    7. PAUL, A. Chemistry of glasses, London: Chapman & Hall, 1982.
    8. PFAENDER, H.G. Schott Guide to Glass. London: Chapman & Hall, 1996.
    9. SHELBY, J.E. Introduction to glass science and technology. Cambridge: The Royal Society of Chemistry, 1997.
    10. TURNER, W.E.S. Glass technology, v.3, p. 201, 1962.
    11. VARSHNEYA., A.K. Fundamentals of inorganic glasses, London: Academic Press, 1994.
    12. ZACHARIASEN, W.H. The atomic arrangement in glass. J. Am. Chem. Soc. v. 54, p. 3841-3851, 1932
ImprimirImprimir ImprimirEnviar para um amigo
Compartilhe: Delicious Facebook Twitter Digg Google Technorati Live Yahoo
Login
ilustração rodapé
Comentários
<enviar comentário>
Nenhum comentário feito ainda.
ilustração rodapé
ilustração rodapé
Molécula
2151 visitas
Molécula
1837 visitas
Molécula
2342 visitas
Molécula
2819 visitas
Molécula
1898 visitas
ilustração rodapé
Sala de Aula
2975 visitas
Sala de Aula
4241 visitas
ilustração rodapé
PEQ
6298 visitas
PEQ
3021 visitas
PEQ
1200 visitas
ilustração rodapé
Materiais Associados
PEQ
1579 visitas
ilustração rodapé
Laboratório de Tecnologia Educacional
Departamento de Bioquímica
Instituto de Biologia - Caixa Postal n° 6109
Universidade Estadual de Campinas - UNICAMP
CEP 13083-970, Campinas, SP, Brasil

Política de Privacidade
